السحر أم العلم؟ الحقيقة حول المقرنات المغناطيسية

عندما سمعت مصطلح "المقرنة المغناطيسية" لأول مرة، بدا وكأنه شيء من فيلم خيال علمي. يقوم المحرك بإدارة جزء واحد، ويتحرك جزء آخر عبر جدار مغلق، ولا يمر أي عمود عبر الحاجز. يبدو مثل السحر. مبدأ العمل أسهل في الفهم. تستخدم القارنة المغناطيسية القوة المغناطيسية لنقل عزم الدوران من المغناطيس الدافع إلى المغناطيس الموجه. ويظل الجزءان مفصولين بقذيفة احتواء أو فجوة هوائية أو حاجز آخر غير مغناطيسي. عندما يقوم المحرك بتدوير المغناطيس الخارجي، يتبعه المغناطيس الداخلي. يمكن لهذا التصميم البسيط أن يحل مشكلة شائعة في المعدات: كيفية نقل الحركة دون إنشاء فتحة عمود قد تتسرب. غالبًا ما أرى قارنات مغناطيسية تستخدم في المضخات، والخلاطات، ومعدات المختبرات، والأجهزة الطبية، وأدوات أشباه الموصلات، وأنظمة العمليات المختومة. وهي مفيدة عندما يجب أن يظل السائل داخل الهيكل أو عندما يجب أن يبقى الهواء الخارجي والغبار والرطوبة بالخارج. قد تستخدم المضخة التقليدية عمودًا دوارًا يمر عبر ختم ميكانيكي. يجب أن يتعامل الختم مع الاحتكاك والتآكل والحرارة والضغط والاتصال الكيميائي. تقوم المقرنة المغناطيسية بإزالة اتصال العمود المباشر. يبقى المحرك في الخارج، بينما تعمل المكره أو شفرة الخلط داخل الحجرة المغلقة. هذا لا يعني أن قارنة التوصيل المغناطيسية مناسبة لكل آلة. إنه اختيار تصميم ذو نقاط قوة وحدود واضحة. الفائدة الرئيسية هي التحكم في التسرب. نظرًا لعدم وجود عمود دوار يمر عبر جدار الاحتواء، يمكن تقليل فرصة التسرب من ختم العمود البالي. وهذا مهم عند التعامل مع السوائل المسببة للتآكل، أو السوائل النظيفة، أو المذيبات، أو السوائل التي يجب ألا تلامس المحرك. يمكن للقارنة المغناطيسية أيضًا أن تقلل من صيانة الختم الروتينية. قد يحتاج الختم الميكانيكي إلى الفحص أو التعديل أو الاستبدال. قد يؤدي نظام الدفع المغناطيسي المختار جيدًا إلى تبسيط أعمال الصيانة، على الرغم من أن المحامل والمغناطيسات والأجزاء الداخلية الأخرى لا تزال بحاجة إلى الاهتمام. التشغيل النظيف هو سبب آخر لاختيار المهندسين لهذه التكنولوجيا. في أداة التحريك المختبرية الصغيرة، يمكن أن يبقى السائل داخل وعاء مغلق بينما تبقى وحدة القيادة بالخارج. وتظهر نفس الفكرة في المعدات المستخدمة لمعالجة المياه، وجرعات المواد الكيميائية، وتجهيز الأغذية. يخلق التصميم أيضًا حاجزًا ماديًا بين المحرك وسائل العمل. إذا كانت المضخة تتعامل مع سائل موصل أو ملاط ​​كاشط أو مادة كيميائية مسببة للتآكل، فقد يؤدي هذا الفصل إلى حماية المحرك وتقليل مخاطر التلوث. الحدود لا تقل أهمية. يمكن أن تفقد قارنة التوصيل المغناطيسية التزامن عندما يصبح الحمل المرسل مرتفعًا جدًا. غالبًا ما يطلق المهندسون على هذه الحالة اسم "الفصل المغناطيسي" أو "الانزلاق". يستمر المحرك في الدوران، لكن الجانب المتحرك يتوقف أو يتأخر. قد تكون النتيجة انخفاض التدفق أو سوء الخلط أو الحرارة أو تلف النظام إذا تم تجاهل الحالة. تؤثر فجوة الهواء وقشرة الاحتواء أيضًا على الأداء. عادةً ما تؤدي الفجوة الأكبر إلى جعل نقل عزم الدوران أكثر صعوبة. مادة الحاجز مهمة أيضًا. يمكن للمعادن الموصلة أن تخلق خسائر في التيار الدوامي عندما يتغير المجال المغناطيسي. تستخدم بعض التصميمات مواد غير معدنية لتقليل هذا التأثير، بينما تستخدم أنظمة أخرى سبائك معدنية خاصة وطرق تبريد. درجة الحرارة تحتاج إلى اهتمام دقيق. يمكن أن تفقد المغناطيسات الدائمة جزءًا من قوتها المغناطيسية عند تعرضها للحرارة الزائدة. تعتمد درجة الحرارة المسموح بها على المادة المغناطيسية وتصميم القارنة وظروف التشغيل. قد تحتاج المضخة التي تعمل بشكل جيد مع الماء البارد إلى تصميم مختلف لخدمة الزيت الساخن أو المواد الكيميائية. سوف أتحقق من العديد من التفاصيل قبل اختيار قارنة التوصيل المغناطيسي. 1. حدد عزم الدوران والسرعة المطلوبين ابدأ بقوة المحرك، وسرعة العمود، وحمل بدء التشغيل، وحمل التشغيل العادي. قد يحتاج نظام الخلط إلى عزم دوران عالي أثناء بدء التشغيل حتى عندما يكون حمل التشغيل متواضعًا. قد تتعرض المضخة لتغييرات عندما تتغير لزوجة السائل أو ضغطه. لا ينبغي اختيار قارنة التوصيل إلا من خلال مطابقة قوة المحرك. هامش عزم الدوران مهم لأن تغييرات الحمل غير المتوقعة يمكن أن تسبب الانفصال. 2. التحقق من ظروف السوائل والعملية قم بتسجيل نوع السائل ودرجة الحرارة واللزوجة والضغط ومحتوى المواد الصلبة والخصائص الكيميائية. اسأل ما إذا كان السائل قد يتبلور أو يجف أو يستقر أو يصبح أكثر لزوجة أثناء التشغيل. يجب أن يتوافق غلاف الاحتواء والمحامل الداخلية ومواد الدفاعة مع السائل. إن المادة التي تعمل بشكل جيد مع الماء قد لا تتناسب مع المواد الكيميائية الحمضية أو المذيبات. 3. مراجعة هدف الختم غالبًا ما يتم اختيار قارنات التوصيل المغناطيسية للتشغيل المحكم، لكن النظام بأكمله لا يزال يحتاج إلى موانع تسرب ثابتة وحشوات وتصميم مبيت مناسب. لا يمكن للمحرك المغناطيسي تصحيح الحافة سيئة التصميم أو الحشية التالفة. أتعامل مع قارنة التوصيل كجزء من نظام الختم، وليس كإجابة كاملة في حد ذاتها. 4. ضع في اعتبارك التبريد والتشحيم تستخدم العديد من مضخات المحرك المغناطيسي سائل العملية لتبريد وتشحيم المكونات الداخلية. إذا جفت المضخة، فقد ترتفع درجة حرارة المحمل الداخلي أو منطقة الاحتواء. تستخدم بعض الأنظمة طريقة تبريد منفصلة. يجب أن توضح تعليمات التشغيل ما إذا كان التشغيل الجاف مسموحًا به. في العديد من التصاميم، ينبغي تجنبه. 5. خطة للمراقبة قد يتضمن النظام المفيد مراقبة درجة الحرارة، أو فحص الضغط، أو اكتشاف التدفق، أو مراقبة تيار المحرك، أو جهاز استشعار يكتشف فقدان الدوران. يمكن أن تساعد هذه الإجراءات المشغلين على تحديد الحمل الزائد أو التشغيل الجاف قبل حدوث أضرار جسيمة. تعطي مضخة الجرعات الكيميائية الصغيرة مثالاً بسيطًا. تقوم المضخة بنقل السائل المتآكل من خزان التخزين إلى خط المعالجة. يمكن أن يؤدي ختم العمود التقليدي إلى تعريض منطقة المحرك للتسرب في حالة تآكل الختم. تعمل الوصلة المغناطيسية على إبقاء المحرك خارج الغرفة الرطبة. لا يزال النظام بحاجة إلى المواد الصحيحة والتحكم المناسب في التدفق والحماية من التشغيل بدون سائل. مثال آخر هو أداة التحريك المعملية المستخدمة مع وعاء مغلق. يقوم المحرك بإدارة مجموعة مغناطيسية خارجية، بينما يقوم قضيب التحريك الداخلي أو الدوار بخلط العينة. يمكن للمشغل الحفاظ على حاوية مغلقة دون وضع عمود من خلال الغطاء. وهذا يمكن أن يجعل التنظيف أسهل ويقلل عدد الفتحات في الوعاء. عبارة "السحر" تصف تجربة المستخدم، وليس الهندسة. تنقل القوة المغناطيسية الحركة عبر الحاجز، لكن النتيجة تعتمد على عزم الدوران، وحجم الفجوة، واختيار المادة، ودرجة الحرارة، والسرعة، وسلوك الحمل. وجهة نظري بسيطة: تعد القارنات المغناطيسية بمثابة هندسة ذكية عندما يكون التحكم في التسرب، والفصل النظيف، والتعرض المنخفض للختم أكثر أهمية من الحد الأقصى لكثافة عزم الدوران أو أقل سعر شراء. قد تكون غير مناسبة عندما يكون لدى النظام أحمال ثقيلة عند بدء التشغيل، أو حرارة عالية، أو خطر التشغيل الجاف، أو أحمال زائدة متكررة. يبدأ الاختيار الجيد بالعملية وليس باسم المنتج. قم بوصف ما يجب أن تتحرك به المعدات، وما يمكن أن يفعله السائل بالمواد، ومدى سخونة النظام، وما يحدث أثناء التشغيل غير الطبيعي. ومع هذه التفاصيل، يصبح الاقتران المغناطيسي أقل غموضًا، ويسهل تقييمه كثيرًا.

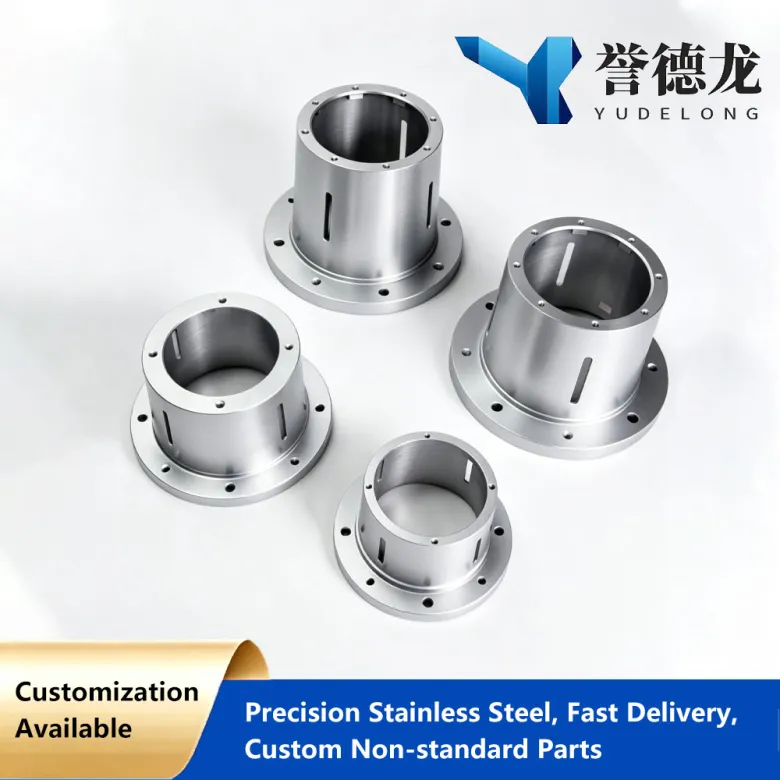

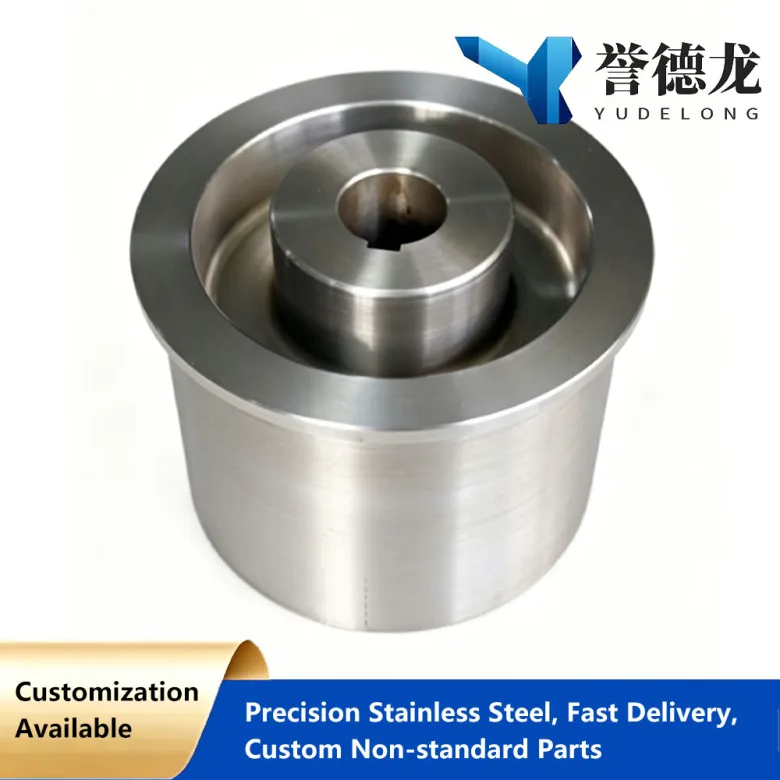

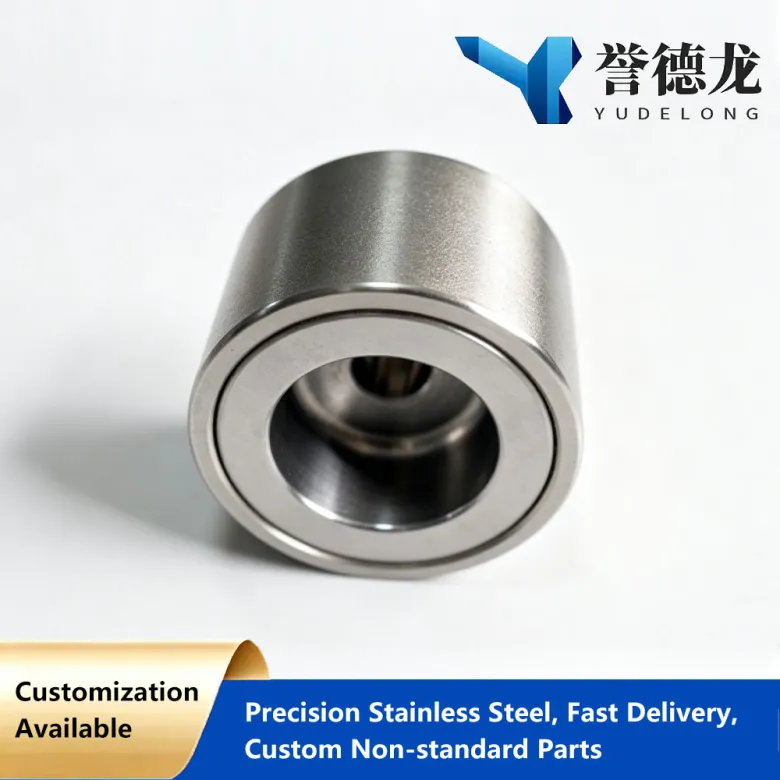

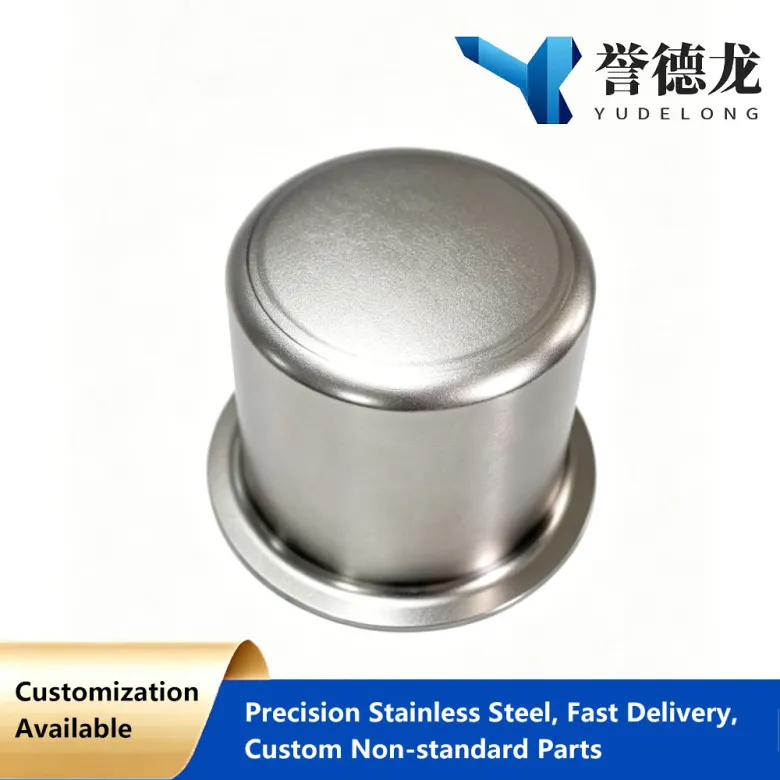

عندما يقوم المحرك بتشغيل مضخة أو خلاط، غالبًا ما يمر العمود عبر مانع تسرب. يجب أن يحافظ هذا الختم على السائل بالداخل مع السماح للعمود بالتدوير. يمكن أن يصبح التآكل والتسرب والاحتكاك والصيانة مخاوف خطيرة، خاصة عندما يكون السائل متآكلًا أو سامًا أو معقمًا أو يصعب التعامل معه. توفر المقرنة المغناطيسية طريقة أخرى لنقل الحركة. يقوم بتمرير عزم الدوران من خلال مجال مغناطيسي، لذلك يمكن أن يظل عمود المحرك وعمود القيادة منفصلين ماديًا. الفكرة الأساسية بسيطة. تعتمد الهندسة الكامنة وراء ذلك على ترتيب المغناطيس، والفجوة الهوائية، وطلب عزم الدوران، ودرجة الحرارة، وحماية النظام. ### كيف تنقل القارنة المغناطيسية عزم الدوران تحتوي القارنة المغناطيسية النموذجية على جزأين دوارين: - دوار خارجي متصل بالمحرك - دوار داخلي متصل بالمضخة، أو الخلاط، أو أي معدات مدفوعة أخرى توجد مغناطيسات دائمة داخل كلا الدوارين. يتم ترتيب المغناطيسات بالتناوب مع القطبين الشمالي والجنوبي. عندما يدير المحرك الدوار الخارجي، يقوم مجاله المغناطيسي بسحب الدوار الداخلي إلى الحركة. لا يحتاج العمودان إلى اتصال ميكانيكي مباشر. غالبًا ما يتم وضع غلاف الاحتواء الثابت بين الدوارات. تفصل هذه القشرة جانب المحرك عن جانب سائل العملية. نظرًا لأن الغلاف لا يدور، فإنه يمكن أن يشكل حاجزًا محكم الإغلاق حول حجرة السوائل. أجد أنه من المفيد مقارنة النظام بمجموعتين من التروس التي لا تتلامس أبدًا. تنقل التروس الميكانيكية القوة عبر الأسنان. تنقل القارنات المغناطيسية القوة من خلال التجاذب والتنافر بين الأقطاب المغناطيسية. ### سبب أهمية فجوة الهواء تؤثر المسافة بين المغناطيس الداخلي والخارجي على عزم الدوران المتوفر. عادةً ما تسمح الفجوة الصغيرة المتسقة بتفاعل مغناطيسي أقوى. تؤدي الفجوة الأكبر إلى إضعاف أداة التوصيل وقد تقلل الحمل الذي يستطيع النظام التعامل معه. يؤثر غلاف الاحتواء أيضًا على الأداء. يمكن للمواد غير المغناطيسية، مثل بعض أنواع الفولاذ المقاوم للصدأ، أن تسمح للمجال المغناطيسي بالمرور بخسارة محدودة. تخلق بعض الأصداف المعدنية تيارات دوامية عندما يتحرك المجال المغناطيسي حولها. هذه التيارات تنتج الحرارة وتستهلك الطاقة. ولهذا السبب، يمكن للمهندسين اختيار السيراميك أو البلاستيك الهندسي أو درجات خاصة من الفولاذ المقاوم للصدأ لغلاف الاحتواء. يعتمد الاختيار الصحيح على الضغط ودرجة الحرارة والتعرض الكيميائي والقوة الميكانيكية واحتياجات الكفاءة. ### التشغيل المتزامن وفصل العديد من قارنات المغناطيس الدائم تعمل في عملية متزامنة. تدور الدوارات الداخلية والخارجية بنفس السرعة المتوسطة بينما يظل الحمل ضمن عزم الدوران المقدر. إذا كانت المعدات التي يتم تشغيلها تتطلب عزم دوران أكبر مما يمكن أن تنقله قارنة التوصيل، فقد تفقد المجالات المغناطيسية محاذاة. غالبًا ما تسمى هذه الحالة بالفصل أو الانسحاب. يمكن للمحرك أن يستمر في الدوران بينما يتباطأ الدوار المدفوع أو يتوقف. يمكن لهذه الاستجابة أن تحمي بعض المكونات الميكانيكية، ولكنها قد تؤدي أيضًا إلى مشاكل في الحرارة أو المعالجة إذا ظل الدوار الداخلي متوقفًا لفترة طويلة جدًا. قد يعاني سائل التعامل مع المضخة من ضعف التبريد أثناء حالة التشغيل الجاف. قد يتوقف الخلاط عن الحركة بينما يستمر المحرك في سحب الطاقة. يمكن لنظام الحماية مراقبة تيار المحرك أو درجة حرارته أو سرعته أو تدفقه لتقليل فرصة حدوث ضرر. ### دور عزم الدوران إن عزم الدوران هو عامل التحجيم الرئيسي للقارنة المغناطيسية. لا أختار قارنة التوصيل من خلال النظر فقط إلى قوة المحرك. يحتاج التطبيق أيضًا إلى: - عزم التشغيل العادي - عزم الدوران البداية - وقت التسارع - الحمل الأقصى - سرعة التشغيل - الانسداد أو التحميل الزائد المحتمل - عمر الخدمة المطلوب - درجة الحرارة عند المغناطيس وغطاء الاحتواء قد يكون للمضخة ذات الحمل الثابت احتياجات مختلفة عن الخلاط الذي يبدأ بمادة سميكة. يمكن أن يتطلب الخلاط عزمًا انفصاليًا عاليًا قبل أن تبدأ المادة في التحرك. يجب أن تتمتع قارنة التوصيل بقدرة عزم دوران كافية للتشغيل العادي وتغييرات الحمل المتوقعة. قد يساعد هامش الأمان الكبير في حالات التحميل الزائد، ومع ذلك يمكن للوحدة كبيرة الحجم أن تزيد التكلفة والوزن ومساحة التثبيت. يجب أن يتطابق الاختيار مع دورة العمل الفعلية بدلاً من الاعتماد على حجم المحرك وحده. ### أداء الحرارة والمغناطيس درجة الحرارة لها تأثير مباشر على أداء القارنة المغناطيسية. يمكن أن تفقد المغناطيسات الدائمة قوتها عند تعرضها للحرارة خارج نطاق عملها. تستعيد بعض المواد قوتها المغناطيسية بعد التبريد، بينما يمكن أن تعاني مواد أخرى من فقدان دائم. قد تأتي الحرارة من عدة مصادر: - تيارات إيدي في غلاف الاحتواء - الاحتكاك في المحامل - الدوار الداخلي المتوقف - درجة الحرارة المحيطة العالية - سائل العملية الساخنة - دوران السائل الضعيف على سبيل المثال، قد تحتاج مضخة الدفع المغناطيسي المستخدمة مع الزيت الساخن إلى تصميم مختلف عن المضخة المستخدمة مع الماء البارد. يجب أن يعمل غلاف المضخة، والمحامل، والمغناطيسات، وغطاء الاحتواء ضمن حدود درجة الحرارة المقدرة لها. قد تكون هناك حاجة إلى مسار تبريد لإزالة الحرارة من المكونات الداخلية. في بعض المضخات، يساعد سائل المعالجة على تبريد منطقة المحمل الداخلية. يمكن لحالة التشغيل الجاف أن تزيل تأثير التبريد، لذا فإن تصميم المضخة وضوابط التشغيل مهمة. ### لماذا تستخدم الأنظمة محكمة الغلق قارنات مغناطيسية تعد القارنات المغناطيسية شائعة في التطبيقات التي يكون فيها التحكم في التسرب مهمًا. تشمل الأمثلة ما يلي: - مضخات نقل المواد الكيميائية - معدات الطلاء - أنظمة التدوير المعملية - معدات العمليات الصيدلانية - وحدات التبريد والتبريد - أنظمة معالجة المياه والأحواض المائية - معدات الخلط للأوعية المغلقة قد تقوم المضخة الكيميائية بنقل سائل عدواني عبر خط معالجة مغلق. يمكن أن يتآكل ختم العمود التقليدي أثناء دوران العمود. يمكن للقارنة المغناطيسية أن تبقي المحرك الدوار خارج غرفة السوائل بينما تفصل غلاف الاحتواء بين المساحتين. وهذا لا يجعل كل نظام مانعًا للتسرب في كل الظروف. لا تزال الحشيات الثابتة ومفاصل الغلاف والتجهيزات ووصلات الأنابيب بحاجة إلى التصميم والصيانة المناسبة. تعمل قارنة التوصيل على تقليل مسار تسرب شائع واحد: وهو ختم العمود الدوار. ### مثال عملي تخيل مضخة دورانية صغيرة تستخدم لتحريك محلول التنظيف عبر خزان مغلق. قد يهاجم المحلول بعض اللدائن، وقد يؤدي تسرب ختم العمود إلى تلويث منطقة العمل. تقوم مضخة الدفع المغناطيسي بوضع المحرك خارج غرفة السوائل. يدور الدوار الخارجي مع المحرك. يمر المجال المغناطيسي عبر غلاف الاحتواء ويحرك المكره الداخلي. لا يزال فريق التصميم بحاجة إلى التحقق من عدة نقاط: 1. يجب أن تظل درجة حرارة السائل ضمن تصنيفات المضخة والمغناطيس. 2. يجب أن تكون المواد مقاومة لمحلول التنظيف. 3. يجب ألا تجف المضخة. 4. يجب أن يوفر مسار التدفق التبريد الكافي للمحامل الداخلية. 5. يجب أن يتعامل المحرك وقارنة التوصيل مع حمل البداية. 6. يجب أن يكتشف النظام وجود خط مسدود أو دوار متوقف. تعمل أداة التوصيل المغناطيسي على حل مشكلة إغلاق العمود الدوار، ولكنها لا تلغي الحاجة إلى تصميم النظام الصحيح. ### خطوات اختيار القارنة المغناطيسية أستخدم عملية مراجعة عملية عند مقارنة القارنة المغناطيسية. تحديد الحمولة سجل السرعة والطاقة وعزم الدوران وظروف البدء وتغييرات الحمل. توفر لوحة اسم المحرك معلومات مفيدة، ولكنها قد لا تظهر الحمل الكامل لبدء التشغيل أو الانسداد. التحقق من سائل العملية قم بإدراج السائل والتركيز ودرجة الحرارة واللزوجة ومحتوى المواد الصلبة وطريقة التنظيف. ينطبق التوافق الكيميائي على غلاف الاحتواء، والمكره، والمحامل، والحشيات، والإسكان. مراجعة البيئة ضع في اعتبارك درجة الحرارة المحيطة، والمساحة المتاحة، والاهتزاز، والغبار، وظروف الغسيل، واتجاه التثبيت. يمكن أن تؤثر هذه التفاصيل على التبريد وعمر التحمل. مقارنة المواد يجب أن تتناسب درجة المغناطيس ومواد الاحتواء المحددة مع درجة الحرارة والسوائل. المغناطيس القوي ليس تلقائيًا هو المغناطيس الصحيح للتطبيق الساخن. تحقق من سلوك التحميل الزائد اسأل عما يحدث عندما تتوقف المعدات المشغلة. قد يحتاج التصميم إلى مستشعر تيار، أو حماية حرارية، أو مراقبة السرعة، أو إشارة إيقاف تشغيل تلقائية. فحص الخطة حتى محرك الأقراص المغلق يحتاج إلى فحوصات. يمكن للمشغلين مراقبة الضوضاء والاهتزاز والتيار والتدفق ودرجة الحرارة وعلامات انخفاض الأداء. يمكن أن تكشف هذه القياسات عن تآكل المحامل أو انسدادها أو فقدان القوة المغناطيسية. ### الحدود الشائعة التي يجب تذكرها لا تعد القارنات المغناطيسية بديلاً عالميًا لمحركات الأقراص المباشرة. قد يكون لديهم كثافة عزم دوران أقل من بعض التوصيلات الميكانيكية. يمكن لقذيفة الاحتواء أن تولد الحرارة. قد يؤدي الحمل الزائد القوي إلى الانفصال. ارتفاع درجة الحرارة يمكن أن يضعف المغناطيس. قد يتطلب النظام أيضًا محاذاة أكثر دقة وبيئة تشغيل نظيفة حول المحامل الداخلية. قد يتناسب اتصال العمود المباشر مع الماكينة الجافة والمفتوحة حيث لا يشكل التسرب مصدر قلق. قد تتناسب القارنة المغناطيسية مع المضخة أو الخلاط المغلق حيث يحمل احتواء السوائل وزنًا أكبر من جهد التصميم الإضافي. الخيار الأفضل يأتي من مطابقة طريقة الاقتران للعملية. ### طريقة واضحة للحكم على التصميم عندما أقوم بمراجعة قارنة التوصيل المغناطيسية، أطرح سؤالاً عمليًا واحدًا: ما الذي يجب أن يظل منفصلاً، وما هو عزم الدوران الذي يجب أن يتجاوز هذا الحاجز؟ الجواب يربط متطلبات الختم بالتصميم المغناطيسي. يجب أن يوفر المحرك السرعة المطلوبة. يجب أن ينقل المغناطيس عزم الدوران المطلوب. يجب أن يقاوم غلاف الاحتواء السائل ويتحكم في الحرارة. يجب أن يستجيب نظام التحكم للحمل الزائد أو التشغيل الجاف. تعمل المقرنات المغناطيسية باستخدام مجال مغناطيسي لنقل الحركة عبر حاجز مغلق. وتأتي قيمتها من تقليل الحاجة إلى ختم العمود الدوار، وليس من إزالة كل مشاكل الصيانة أو التشغيل. يأخذ اختيار الصوت في الاعتبار عزم الدوران، ودرجة الحرارة، والمواد، والتبريد، والاستجابة للحمل الزائد، وظروف العملية الفعلية.

عندما نظرت لأول مرة إلى قارنة التوصيل المغناطيسية، اعتقدت أن الجزأين يجب أن يتلامسا لنقل الطاقة. لا يفعلون ذلك. يمكن للمقرنة المغناطيسية إرسال الطاقة عبر فجوة هوائية صغيرة باستخدام المجالات المغناطيسية المتغيرة. ويظهر هذا التصميم في أجهزة الشحن اللاسلكية، والمضخات المغلقة، والمعدات الدوارة، والأجهزة الطبية، وبعض الآلات الصناعية. فهو يساعد على تقليل التلامسات الكهربائية المكشوفة، والحد من التآكل، وإبعاد السوائل أو الغبار عن الأجزاء الحساسة. الفكرة الأساسية بسيطة: التيار الكهربائي يخلق مجالًا مغناطيسيًا. يمكن للمجال المغناطيسي المتغير أن يولد جهدًا في ملف آخر. لا يحتاج الملفان إلى اتصال سلكي مباشر. ## الأجزاء الرئيسية للقارنة المغناطيسية تحتوي القارنة المغناطيسية النموذجية على وجهين: - ملف القيادة - ملف الاستقبال - النوى المغناطيسية أو المغناطيس - مصدر طاقة التيار المتردد - حمل، مثل المحرك أو البطارية يتلقى جانب القيادة الطاقة الكهربائية. ينتج ملفها مجالًا مغناطيسيًا متغيرًا. يجلس الجانب المتلقي بالقرب منه ويلتقط جزءًا من هذا الحقل. ثم ينتج ملف الاستقبال مخرجًا كهربائيًا. قد تقوم الدائرة بتحويل هذا الإخراج إلى الجهد أو التيار الذي يحتاجه الجهاز المتصل. قد يساعد المغناطيس الدائم في تثبيت النصفين معًا أو الحفاظ على محاذاةهما. أنها لا توفر عادة نقل الطاقة الرئيسي. الحقل المتغير الناتج عن الملف يقوم بهذا العمل. ## كيف تتحرك الطاقة عبر الفجوة تخيل ملفين يواجهان بعضهما البعض. يستقبل ملف الإدخال التيار المتردد. ويتغير اتجاه التيار عدة مرات في الثانية الواحدة، مما يجعل مجاله المغناطيسي يتوسع وينهار. يمر هذا الحقل عبر ملف الاستقبال القريب. يشرح قانون فاراداي الخطوة التالية: يخلق المجال المغناطيسي المتغير جهدًا في الموصل. يطور ملف الاستقبال جهدًا مستحثًا. عند توصيل الحمل، يتدفق التيار عبر دائرة الإخراج. تبدو العملية كما يلي: 1. يرسل مصدر التيار المتردد التيار عبر ملف الإدخال. 2. يقوم ملف الإدخال بإنشاء مجال مغناطيسي متغير. 3. يعبر المجال الفجوة الهوائية. 4. يقوم ملف الاستقبال بتطوير جهد مستحث. 5. تستخدم دائرة الخرج هذا الجهد لتشغيل الجهاز. يمكن أن تكون فجوة الهواء صغيرة أو متوسطة، حسب التصميم. عادةً ما تؤدي الفجوة الأكبر إلى جعل نقل الطاقة أكثر صعوبة لأن التدفق المغناطيسي الأقل يصل إلى ملف الاستقبال. ## لماذا لا يلزم الاتصال المباشر يحتاج الموصل الكهربائي العادي إلى وصلات معدنية لإكمال الدائرة. يستخدم المقرن المغناطيسي الحث الكهرومغناطيسي بدلا من ذلك. يمكن أن يساعد هذا الفصل عندما تسبب نقاط الاتصال مشاكل. على سبيل المثال، قد تحتاج المضخة إلى نقل عزم الدوران عبر جدار مغلق. يمكن للاقتران المغناطيسي توصيل جانب المحرك بجانب المكره دون مرور العمود عبر الهيكل. هذا الترتيب يمكن أن يقلل من فرصة تسرب السوائل. يمكنه أيضًا إزالة الختم الميكانيكي الذي قد يتآكل بمرور الوقت. يستخدم الشحن اللاسلكي فكرة ذات صلة. تحتوي لوحة الشحن على ملف إرسال، بينما يحتوي الجهاز على ملف استقبال. يجب وضع الجهاز قريبًا بدرجة كافية وفي وضع مناسب حتى تتمكن الملفات من تبادل الطاقة. ## الاقتران المغناطيسي ليس هو نفسه الجذب المغناطيسي كثيرًا ما يخلط الناس بين القارنات المغناطيسية والمغناطيس البسيط. يمكن للمغناطيس الدائم أن يسحب أو يدفع مغناطيسًا آخر. قد تساعد هذه القوة في نقل الحركة الميكانيكية، لكنها لا تنقل الطاقة الكهربائية تلقائيًا. تعتمد قارنة القدرة المغناطيسية على تغير التدفق المغناطيسي. إن ملفاتها ودوائر التحكم لها أهمية أكبر من الجذب المغناطيسي. تعمل قارنة التوصيل المغناطيسية بشكل مختلف عن قارنة التوصيل المغناطيسية. ينقل الدوران من خلال القوة المغناطيسية. يقوم المحرك بإدارة أحد الدوارين، والمجال المغناطيسي يجعل الدوار الآخر يتبعه. ليس هناك حاجة إلى اتصال رمح مباشر. تجمع بعض المنتجات بين الوظيفتين. قد ينقلون عزم الدوران الميكانيكي بينما يقومون أيضًا بإرسال الطاقة الكهربائية عبر فجوة. ## دور التردد يعمل تيار الدخل عادةً بتردد محدد بدلاً من مصدر بسيط منخفض التردد. يمكن أن يسمح تردد التشغيل الأعلى بملفات أصغر ومكونات مغناطيسية. وقد يؤدي أيضًا إلى تحسين الأداء عندما يستخدم النظام الرنين. يجب أن يستمر التصميم في إدارة الحرارة والعزل والتداخل الكهرومغناطيسي وفواقد التبديل. تستخدم العديد من الأنظمة دائرة رنين. يعمل المكثف والملف معًا عند التردد المختار. عندما يتوافق تردد التشغيل مع الاستجابة الطبيعية للدائرة، يمكن أن تنتقل الطاقة بين المرسل والمستقبل مع إهدار تيار أقل في بعض أجزاء النظام. الرنين لا يزيل جميع الخسائر. لا تزال مقاومة الملف، وفقدان القلب المغناطيسي، وفقد التبديل، وسوء المحاذاة، والحرارة تؤثر على النتيجة. ## ما يؤثر على أداء القارنة المغناطيسية إنني أولي اهتمامًا وثيقًا لعدة نقاط عند فحص القارنة المغناطيسية. ### المسافة عادة ما تسمح الفجوة القصيرة بوصول المزيد من التدفق المغناطيسي إلى ملف الاستقبال. تؤدي الفجوة الطويلة إلى إضعاف الارتباط وقد تقلل من طاقة الخرج. ### المحاذاة تعمل الملفات بشكل أفضل عندما تتطابق مراكزها وزواياها مع التصميم. يمكن للحركة جنبًا إلى جنب أن تقلل من المجال المغناطيسي المشترك. ### حجم الملف يمكن للملفات الأكبر حجمًا أن تغطي مساحة أوسع، ولكنها قد تتطلب مساحة أكبر وقد لا تناسب منتجًا صغير الحجم. يؤثر شكل الملف أيضًا على نمط المجال. ### يمكن للفريت المغناطيسي والمواد المغناطيسية الأخرى توجيه المجال عبر مسار مفيد. يؤثر التصميم الأساسي على الكفاءة والوزن والحرارة والتكلفة. ### تردد التشغيل يجب أن يتطابق التردد مع الملف والمكثف ودائرة التبديل والحمل. يمكن أن يؤدي التطابق السيئ إلى توليد حرارة أو إخراج غير مستقر. ### طلب التحميل قد يتسبب جهاز الاستقبال الذي يطلب طاقة أكبر مما يمكن أن توفره قارنة التوصيل في انخفاض الجهد أو ارتفاع درجة الحرارة أو إيقاف التشغيل الوقائي. ### درجة الحرارة ترتفع مقاومة النحاس كلما زادت سخونة الملف. يمكن أن يؤدي ذلك إلى زيادة الخسائر وتقليل أداء الإخراج. تصميم موثوق يترك مجالًا للتحكم في الحرارة. ## مثال بسيط على المضخة خذ بعين الاعتبار مضخة صغيرة تنقل السائل داخل حجرة مغلقة. يوجد محرك خارج الغرفة. تعمل مجموعتها المغناطيسية الدوارة على تحويل مجموعة مغناطيسية داخلية عبر جدار الغرفة. يقوم التجميع الداخلي بتشغيل دافعة المضخة. لا يحتاج أي عمود دوار إلى المرور عبر الجدار. يبقى السائل داخل المنطقة المغلقة، بينما يبقى المحرك بالخارج. إذا كانت المغناطيسات متباعدة جدًا، فقد ينخفض ​​عزم الدوران. إذا تم حظر المكره، فقد يستمر المحرك في إنتاج القوة أثناء تسخين النظام. قد يستخدم التصميم المناسب الحدود الحالية أو مراقبة درجة الحرارة أو ميزة الانزلاق لتقليل الضرر. يوضح هذا المثال لماذا لا تقتصر الوصلات المغناطيسية على المغناطيس فقط. الفجوة، الحمل، الحرارة، مادة الغلاف، وطريقة التحكم كلها تؤثر على التشغيل. ## المشكلات الشائعة والفحوصات البسيطة قد تواجه قارنة التوصيل المغناطيسية التي تنقل طاقة أقل من المتوقع بعض المشكلات الشائعة. تحقق من الفجوة بين النصفين. حتى التغيير البسيط يمكن أن يؤثر على المسار المغناطيسي. تحقق من المحاذاة. تحديد الموضع الصحيح على الهيكل يمكن أن يجعل عملية التثبيت أسهل. فحص جهد الإدخال والتردد. يمكن أن يؤدي العرض الذي لا يتوافق مع التصميم إلى ضعف الإنتاج أو الحرارة الزائدة. قياس الإخراج تحت الحمل، ليس فقط مع عدم وجود جهاز متصل. قد تظهر القارنة جهدًا عاديًا بدون حمل ثم تنخفض بشكل حاد عند سحب التيار. ابحث عن الحرارة حول الملفات والقلب ودائرة التبديل والموصلات. غالبًا ما تشير الحرارة إلى تيار زائد، أو سوء محاذاة، أو ملف تالف، أو حمل كبير جدًا. يمكن أيضًا أن تسبب الأجزاء المعدنية القريبة من المجال المغناطيسي تسخينًا غير مرغوب فيه أو تشويهًا للمجال. يجب أن تتناسب مادة السكن مع تردد التشغيل ومستوى الطاقة. ## القارنات المغناطيسية والسلامة ينبغي تصميم القارنة المغناطيسية مع العزل والتحكم في التيار وحدود درجة الحرارة والدرع المناسب عند الحاجة. قد تؤثر المجالات المغناطيسية القوية على وسائط التخزين المغناطيسية أو أجهزة الاستشعار أو الأجهزة الطبية المزروعة. يجب أن يتناول تصميم المنتج وتعليمات المستخدم البيئة المقصودة. لا ينبغي التعامل مع قارنة التوصيل كبديل للحماية الكهربائية. لا تزال الصمامات، وضوابط التبديل، وممارسات التأريض، والمرفقات الآمنة مهمة. ## النقطة الأساسية: ينقل القارن المغناطيسي الطاقة عبر مجال مغناطيسي متغير. يقوم ملف الإدخال بإنشاء المجال، ويستقبله الملف المجاور، وتقوم دائرة الخرج بتحويل الجهد المستحث إلى طاقة مفيدة. النتيجة تعتمد على أكثر من وضع الملف. فجوة الهواء، والمحاذاة، والتردد، والمواد الأساسية، والحمل، ودرجة الحرارة كلها تشكل الأداء. عندما أقوم بتقييم أحد هذه الأجهزة، أبدأ بالفجوة المادية والمحاذاة، ثم أتحقق من التردد الكهربائي، وسلوك الحمل، والحرارة. يساعد هذا الترتيب البسيط على فصل مشكلة التصميم المغناطيسي عن مشكلة التحكم أو مصدر الطاقة. لأية استفسارات بخصوص محتوى هذه المقالة، يرجى الاتصال بـ Zhao: Mr.Zhao@yudelongparts.com/WhatsApp +8613506358432.

1. آرثر نايفة، 2008، مبادئ الاقتران المغناطيسي ونقل عزم الدوران 2. جون بيرد، 2017، المبادئ والتكنولوجيا الكهربائية والإلكترونية 3. ستيفن جيه. تشابمان، 2012، أساسيات الآلات الكهربائية 4. جاسيك إف جيراس، 2010، تكنولوجيا محرك المغناطيس الدائم: التصميم والتطبيقات 5. أوستن هيوز وبيل دروري، 2019، المحركات الكهربائية ومحركاتها: الأساسيات والأنواع والتطبيقات 6. روبرت إل جافي وواشنطن تايلور، 2018، الحث الكهرومغناطيسي وتطبيقات المجال المغناطيسي
